3 juin 2018 7 03 /06 /juin /2018 16:40

Au gré des interventions de Mecadyn ces dernières semaines, voici quelques images qui illustrent le quotidien de nos activités de diagnostics vibratoires et d'équilibrage sur site.



Sur celle du dessus il s'agit du palier avant d'un moteur 315 kW qui a manqué de graisse. Il n'a pas fallu longtemps pour que les roulements lâchent. Dans un cas comme ça le contrôle vibratoire n'est efficace que s'il est fait très régulièrement, la dégradation se produisant généralement en moins de 3 mois.



Là c'est une désileuse, un engin agricole qui sert à mélanger et distribuer l'alimentation animale. Equilibrer le rotor de 2m de long sur ce type de matériel n'est pas une mince affaire, surtout si on s'aperçoit lors du diagnostic qu'il y a d'importants blocs de matière coincés à l'intérieur du tube...



Beaucoup plus petit mais plus original, voilà un collecteur tournant, qui se fixe sous les pales des hélicoptères et qui sert à récupérer les mesures d'efforts et de contraintes sur celles-ci. L'équilibrage de ce genre d'équipement se réalise par enlèvement de matière.



Ce roulement, monté de part et d'autres d’énormes sécheurs n'a pas aimé les surcharges. A l'examen il semblerait qu'il y ait un défaut d'origine car seule une rangée de rouleaux est abîmée et pas l'autre. Le fabricant est en train de l'expertiser.

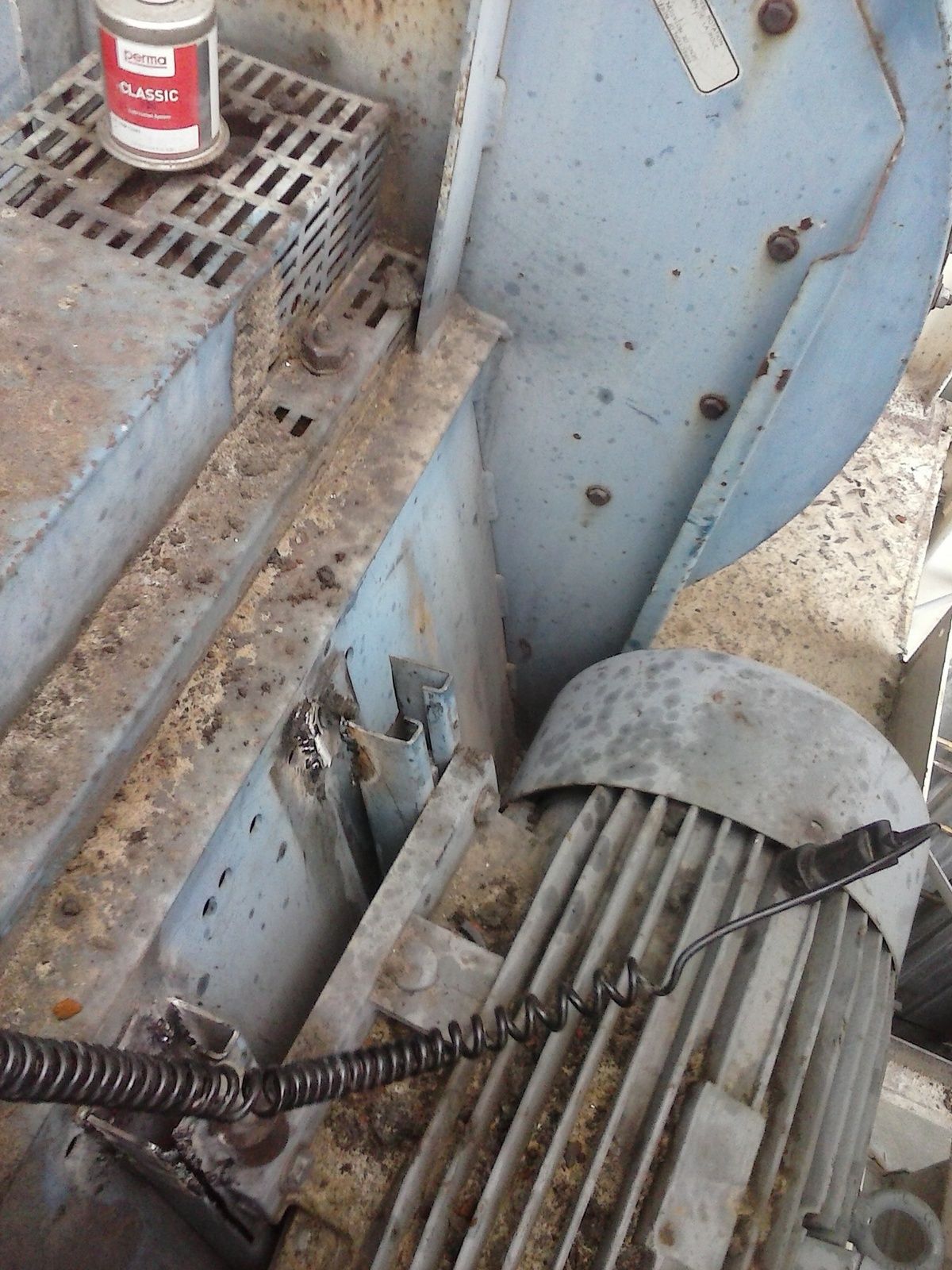

Les vibrations ont eu raison de ce ventilateur dont les soudures ont lâché. Le moteur ne tient plus qu'à un fil et l'intervention devient particulièrement urgente ! Seul un équilibrage de la roue permet de revenir à des niveaux vibratoires acceptables.



Retrouvez d'autres réalisations et informations techniques sur le site de MECADYN !
